YZL系列立式振动电机
- 型号：YZL系列立式振动电机
- 电压频率：380伏50赫兹（可根据客户要求特殊订制）
- 绝缘等级：F级或H级
- 防护等级：IP55-IP66
- 工作方式：连续
- 环境温度：不超过40℃
- 介绍：YZL系列立式振动电机由立式电机和激振源构成，所产生的回旋激振力通过电机圆锥面传给振动机械，使振动机械产 生回旋型圆振动和空间摇晃振动的复合工况，可作为各种振动筛、振动研磨机、振动光饰处理机、振动混料机等平 旋型或复旋型振动机械的激振源。
- 电话：021-67871206 / 57242438
详情介绍
YZL系列立式振动电机由立式电机和激振源构成，所产生的回旋激振力通过电机圆锥面传给振动机械，使振动机械产 生回旋型圆振动和空间摇晃振动的复合工况，可作为各种振动筛、振动研磨机、振动光饰处理机、振动混料机等平 旋型或复旋型振动机械的激振源。
| YZL 系列立式振动电机 技术参数及尺寸 | ||||||||||||||||
| Technical Parameters and Dimension of YZL Series Vertical Vibrator Motors | ||||||||||||||||
| 三相四极（380V 50HZ 振动次数1430r/min) Three-phase and Four-pole 380V 50Hz Frequency 1430r/min | ||||||||||||||||

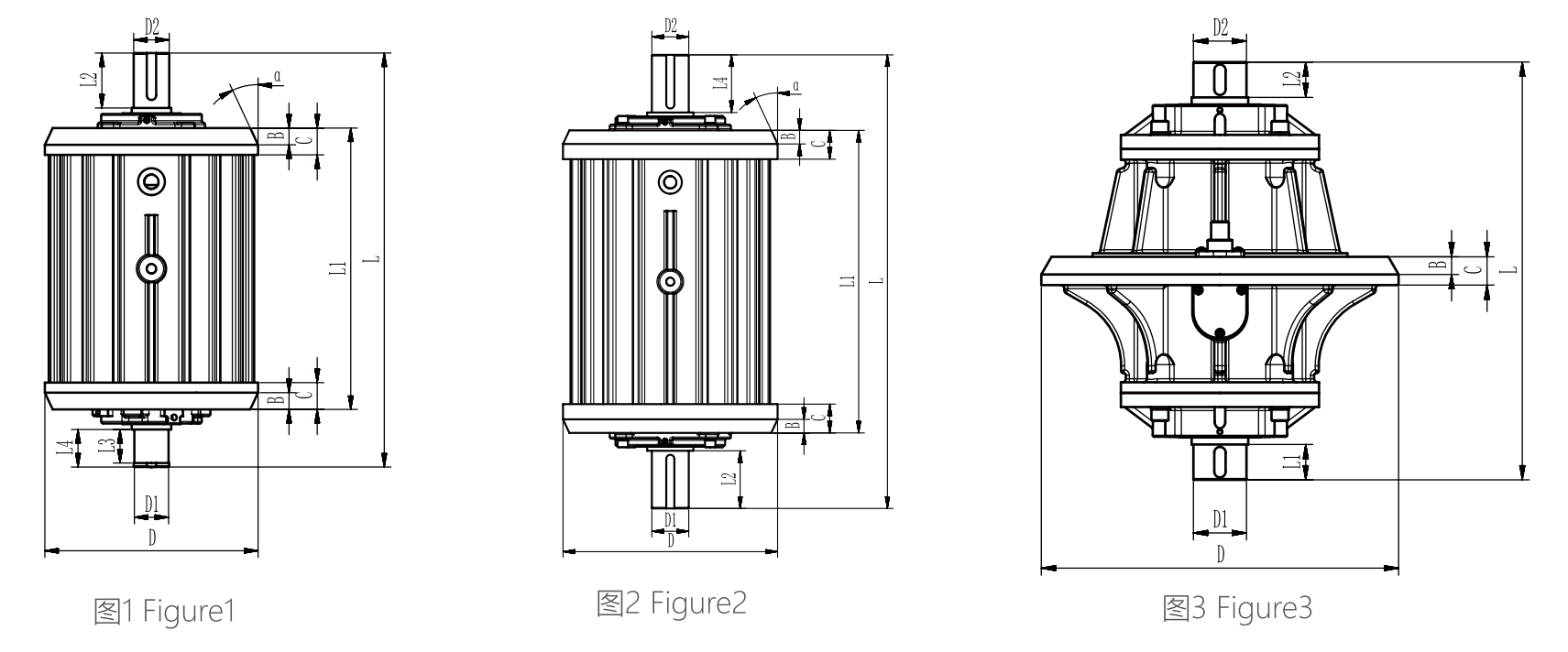

| 型号 Model | 额定功率Rated Power （kW） | 额定电流 Rated Current （A） | 安装尺寸(mm) Mounting Dimension | 重量 Weight （kg） | 图号 Drawings No. | |||||||||||
| D | D1 | D2 | C | B | L1 | L2 | L3 | L4 | L | α | ||||||
| YZL-1.5-4 | 1.50 | 3.70 | 230 | 34 | 28 | 25 | 16 | 245 | 30 | 38 | 46 | 375 | 25 | 36 | 1 | |
| YZL-2.2-4 | 2.20 | 5.20 | 230 | 40 | 40 | 30 | 20 | 330 | 60 | 60 | 500 | 20 | 67 | 2 | ||
| YZL-4-4 | 4.00 | 9.70 | 318 | 51 | 54 | 35 | 25 | 345 | 82 | 50 | 56 | 535 | 25 | 110 | 1 | |
| YZL-5.5-4 | 5.50 | 13.20 | 318 | 51 | 54 | 40 | 25 | 420 | 82 | 50 | 56 | 618 | 25 | 150 | 1 | |
| YZL-7.5-4 | 7.50 | 18.50 | 372 | 60 | 64 | 50 | 23 | 450 | 78 | 60 | 66 | 670 | 25 | 200 | 1 | |
| YZL-11-4 | 11.00 | 24.60 | 372 | 64 | 64 | 50 | 23.6 | 525 | 100 | 100 | 787 | 25 | 243 | 2 | ||
| YZL-15-4 | 15.00 | 34.80 | 372 | 64 | 64 | 50 | 23.6 | 525 | 100 | 100 | 787 | 25 | 260 | 2 | ||
| YZL-3.7-4 | 3.70 | 8.90 | 505 | 75 | 75 | 40 | 25 | 50 | 50 | 591 | 30 | 180 | 3 | |||
| YZL-5-4 | 5.00 | 11.65 | 505 | 75 | 75 | 40 | 25 | 50 | 50 | 611 | 30 | 192 | 3 | |||
